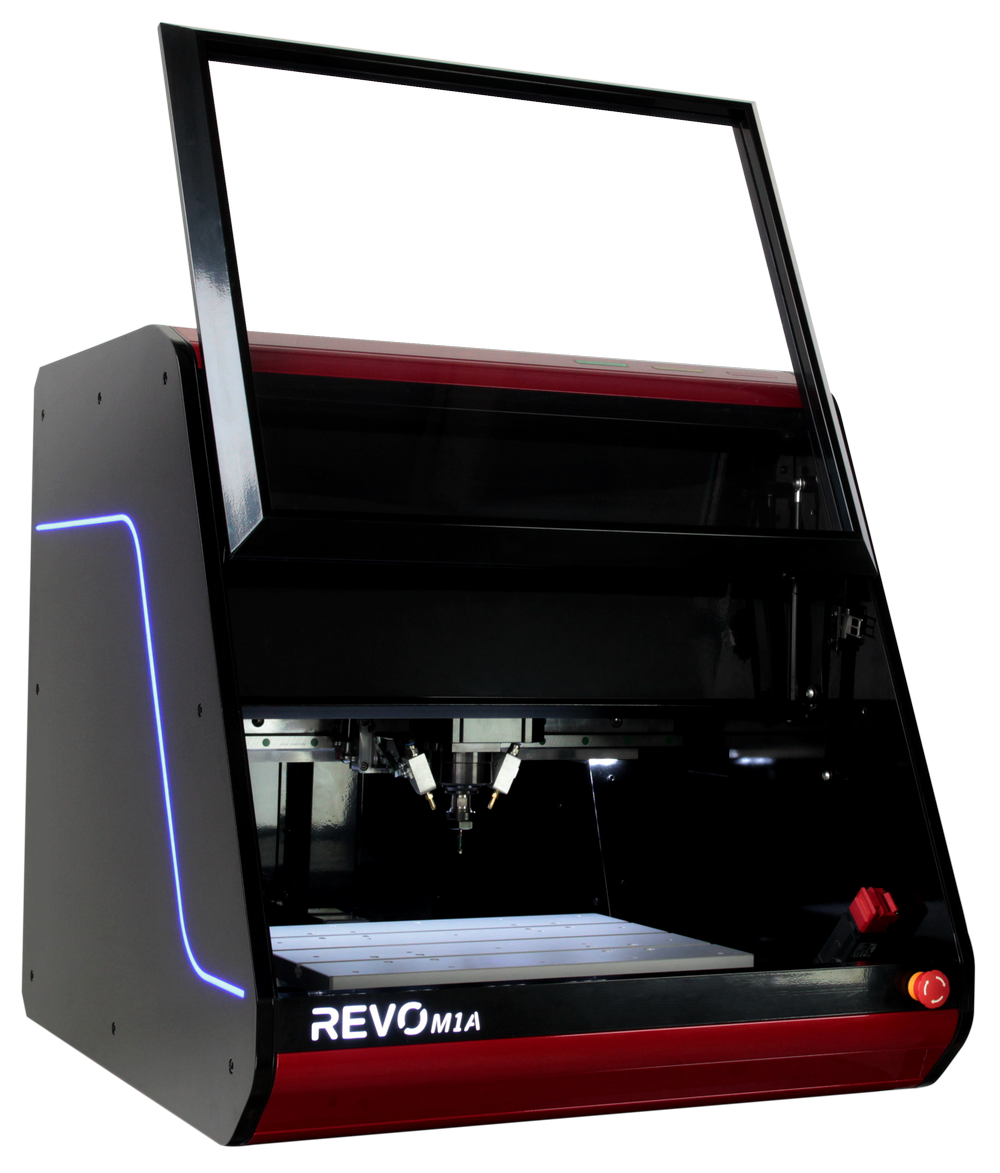

REVO M1A

Profesyonel Masaüstü CNC Freze

Yeni iş arkadaşınız!

m1a_0011

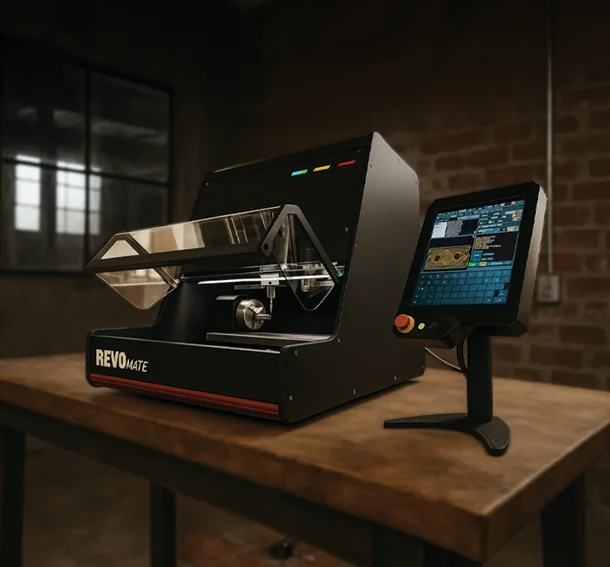

Fabrikada Atölyede Ofiste

M1A ile Üretim Her Yerde

Standart şehir elektriği ile çalışabilmesi, güçlü yapısı ve taşınabilir, kompakt tasarımı ile atölyenizde, ofisinizde hatta garajınızda üretiminizi gerçekleştirin.

Alüminyum, bakır ya da plastik gibi malzemeleri,  yüksek hız, kalite ve verimlilikte işlemek istiyorsanız masaüstünüzde yer açın!  Frezeleme, delme ve kazıma gibi bir CNC freze ile yapılmak istenen tüm işlemler, M1A ile artık masaüstünde.

Üretimde Bağımsız Olun!

M1A ile üretimlerinizi kendi bünyenize taşıyarak bağımsız çalışın ve prototipten son ürüne dek tümüretim sürecine hakim olun

►Bilginizi ve tasarımınızı koruyun.
►Tasarımlarınızın gelişimini hızlandırın.
►Prototiplerinizin kalitesini artırın.
►Maliyetlerinizi düşürün.
►Tasarımlarınızı özgürleştirin.
►ARGE sürecinde daha hızlı deneme, değişiklik ve tekrar yapma imkanı elde edin.

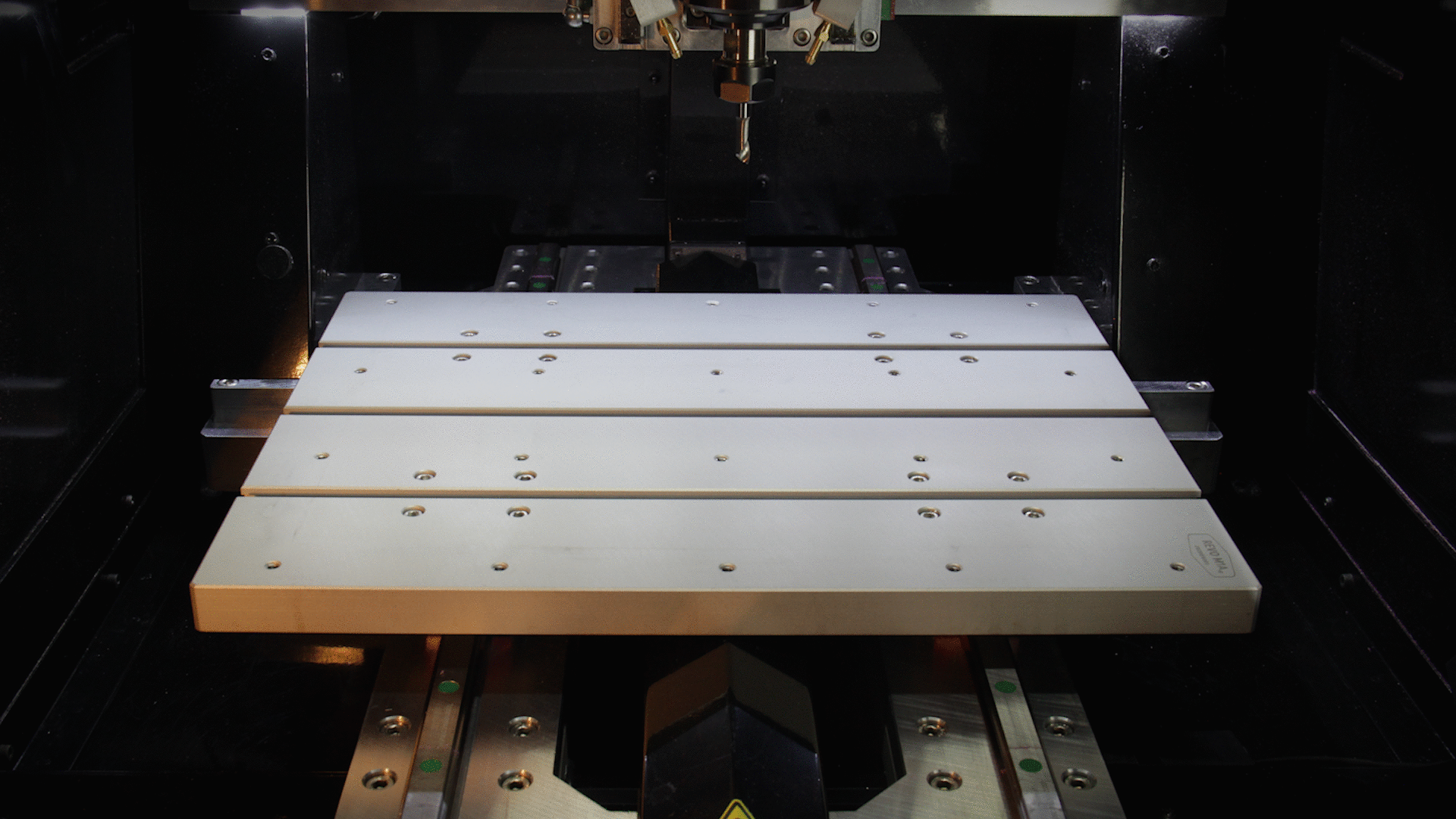

Geniş ve Fonksiyonel Çalışma Alanı

Tüm iş parçası bağlama tekniklerinin uygulanabileceği esnek çalışma imkanı

30 mm kalınlıkta, T kanallı, helicoil kılavuz delikli ve yoğun eloksal kaplamalı tablası, iş parçalarının hızla ve kolaylıkla bağlanmasına imkan sunar. Tamamen kapalı yapısı ve özel tasarım kapı mekanizması, bulunduğunuz ortamı temiz ve sessiz tutarken, çalışma alanına da tam erişim sağlar. Güçlü iç aydınlatması ile ek ortam aydınlatmasına ihtiyaç duymaz.

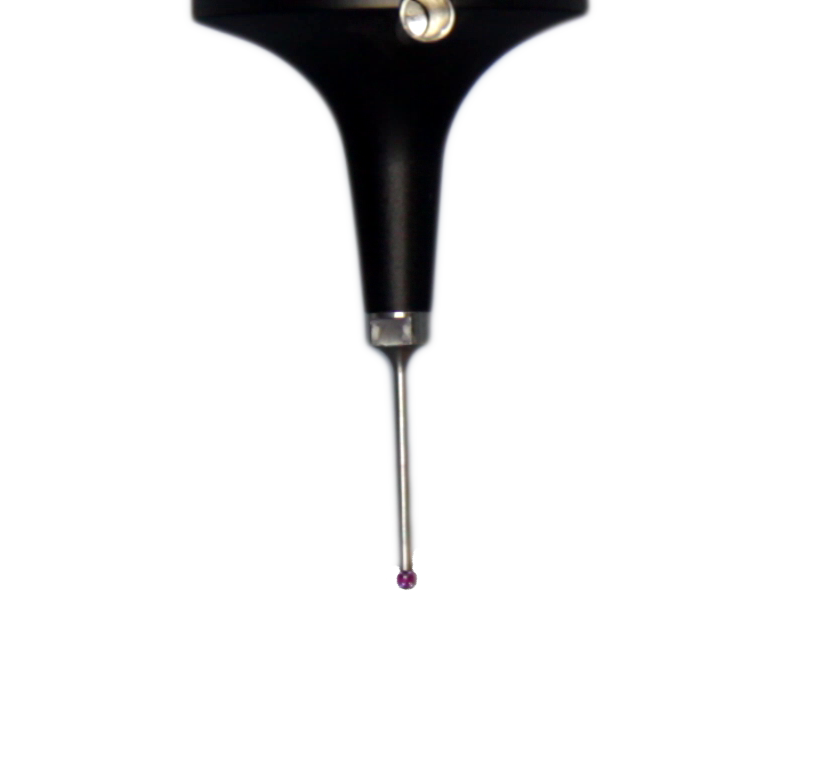

prob

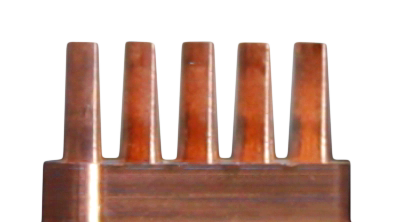

bakır

Hız Hassasiyet Doğruluk

0,01 mm pozisyonlama ve tekrar edebilme kabiliyeti ileyüksek hassasiyet, yüksek doğruluk

Tamamı CNC dik işleme merkezleri ile üretilmiş parçaların özenle bir araya getirilmesiyle ortaya çıkan M1A, tüm eksenlerinde bulunan encoder takipli motorlar ile doğrudan hareket verilen hassas bilyalı milleri, lineer kızakları ve sensörleriyle 7/24 hızlı ve doğru ölçüde üretim için tasarlandı. M1A'nın alüminyum gövdesi, işleme esnasında ortaya çıkan titreşimi hızla emer ve iş parçasında üstün yüzey kalitesi sunar.

Güçlü Spindle Verimli Soğutma

M1A, 1,5kW güce ve 24000 devir hıza sahip seramik rulmanlı spindle motoru ile tüm hassas işlerinizde güç, hız ve verimliliği bir arada sunar. İki yönlü soğutma sistemi takımı ve iş parçasını soğuturken aynı zamanda ortaya çıkan talaşı uzaklaştırır ve iş parçasının sürekli temiz kalmasını sağlar.

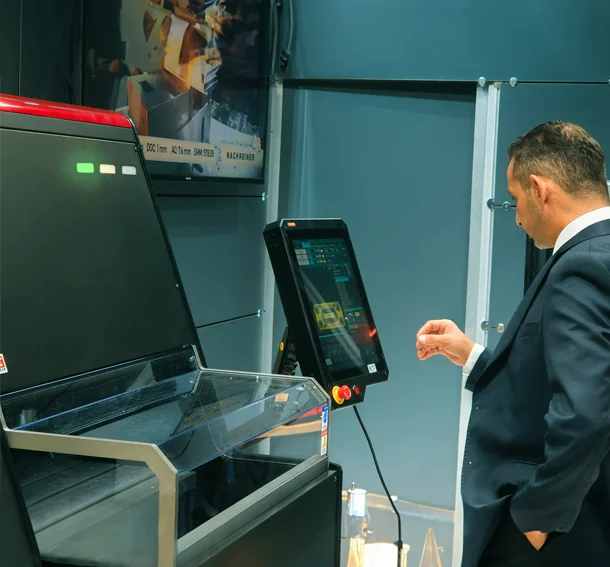

Profesyonel Kontrol Ünitesi

Endüstriyel donanım, kullanıcı dostu arayüz

M1A, sahip olduğu endüstriyel kontrol ünitesi ile bilgisayar bağlantısına ihtiyaç duymaz ve 10 saniyede kullanıma hazırdır. M1A, kişisel bilgisayarlı sistemlerdeki donma, virüs ya da elektrik kesintisi kaynaklı problemlerden etkilenmez, sürekli ve kararlı çalışma olanağı sunar. M1A, USB uyumlu klavye, mouse ve VGA uyumlu monitör bağlanarak kullanılabileceği gibi talebiniz üzerine 15” LED dokunmatik kontrol paneli ile de teslim edilebilir. Gerçek zamanlı ve kullanıcı dostu arayüzü ile CNC kullanımı artık hiç olmadığı kadar kolay!

Her Ortamda Güvenle Çalışın

İçeride olan, içeride kalır

M1A, tamamen kapalı kabini, kırılmaz polikarbon camlı penceresi ve kapı açıldığında çalışmayı beklemeye alan emniyet anahtarı ile sizi daima güvende tutarken, sahip olduğu sensörlerle de spindle ve tablada yaşanabilecek bindirme kazalarını önlemeye yardımcı olur. Talep doğrultusunda eklenebilen ve çalışma esnasında devreye giren otomatik kapı kilidi ile de makine çalışırken kapağının açılabilmesi tamamen engellenir.

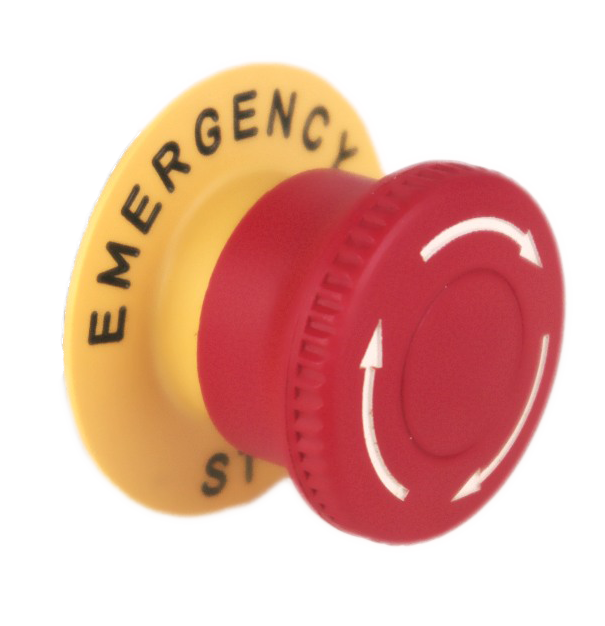

E-Stop-Switch-SPDT-11

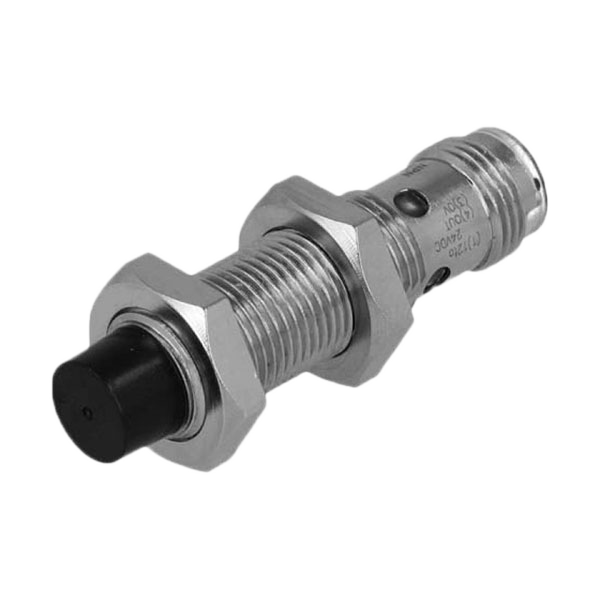

omron sensor

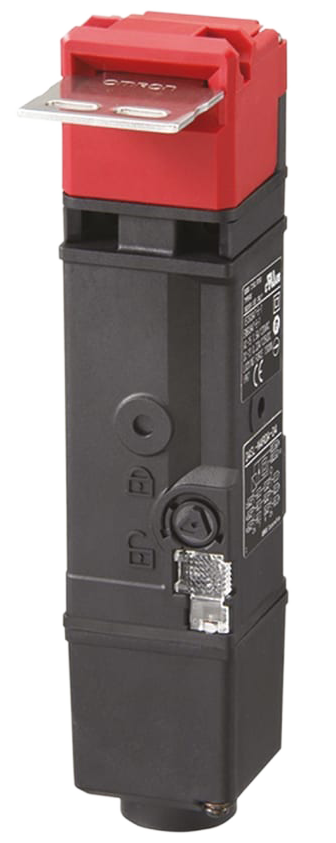

kapı kilidi 2

Galeri

Teknik Detaylar

  • ÇALIŞMA ALANI350x450 mm (Y,X)
  • EKSEN HAREKETLERİ365x465 mm (Y,X)
  • Z HAREKET MESAFESİ170 mm
  • MAKİNE BOYUTU770x850x850 mm
  • MAKİNE AĞIRLIĞI130 kg (yaklaşık)
  • SPINDLE1,5 kW / 24000 RPM
  • TAKIM TUTUCUER20 YA DA ISO 20 OTOMATIK
  • TAKIM ÇAPIER20 İLE 13 MM'YE KADAR
  • ER16 İLE 10 MM'YE KADAR
  • TEKRAR EDEBİLME<0.017 mm
  • İŞLEME HIZI6000 mm / dakika
  • KONTROL PANELİ15" LED
  • GÜÇ BESLEME230/110 V TEK FAZ
  • TAM YÜKTE 2,5 kW
  • Maksimum tabla yükü25 kg
  • DAHİLİ DONANIMLAR
  • ER20 / ER16 pens seti
  • ER20 ya da ER16 anahtar takımı
  • Sprey soğutma sistemi
  • MPG El Çarkı
  • Alüminyum pabuç seti (4 takım)
  • T kanal somunları
  • Güç kablosu
  • İSTEĞE BAĞLI DONANIMLAR

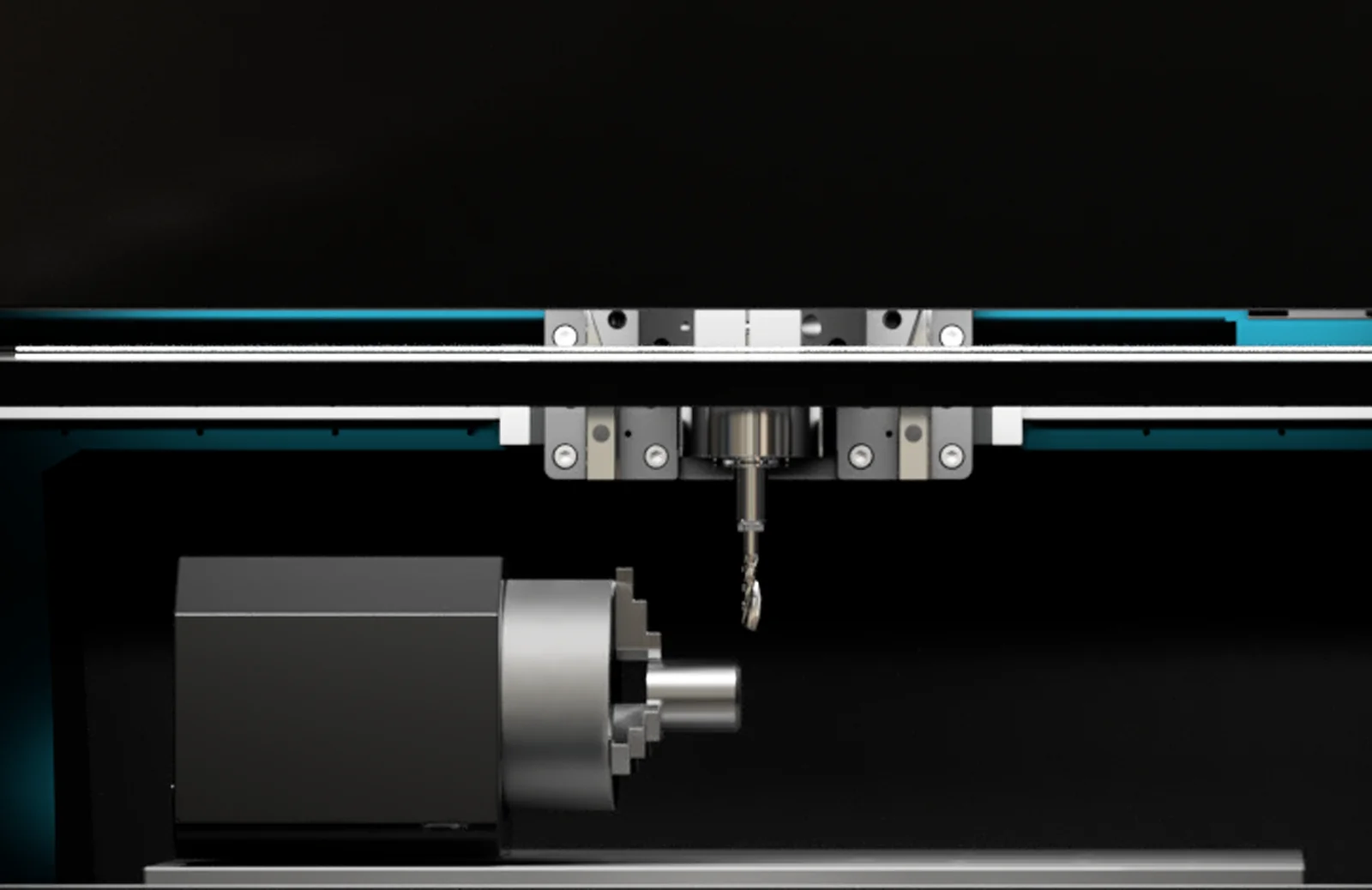

  • 4. Eksen modülü
  • Otomatik takım sıfırlama
  • Mekanik takım sıfırlama saati
  • 3D Parça sıfırlama probu
  • 15" dokunmatik kontrol paneli
  • Vakumlu tabla
  • Vakum jeneratörü ve aksesuarları

Sıkça Sorulan Sorular

M1A ile alüminyum, bakır, pirinç gibi demir dışı metaller ve POM, kestamit, pleksi, polikarbon, polietilen, PEEK, karbon fiber, Alucore gibi plastik ve kompozit malzemeler işlenebilir.

Evet, 7000 ve 2000 serisi gibi en sert alüminyum alaşımlar bile M1A ile kolaylıkla işlenebilir.

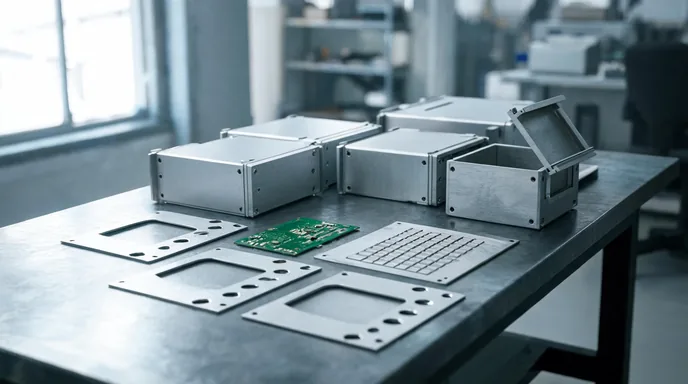

M1A, AR-GE faaliyetlerinin yürütüldüğü tüm işletmelerde hızlı prototipleme ve düşük adette üretim için rahatlıkla kullanılabilir. Sektör olarak bahsetmek gerekirse, çelik dışı metallerin ve plastiklerin sıkça kullanıldığı havacılık, savunma, otomotiv, bilişim, elektronik ve medikal sektörü sayılabilir.

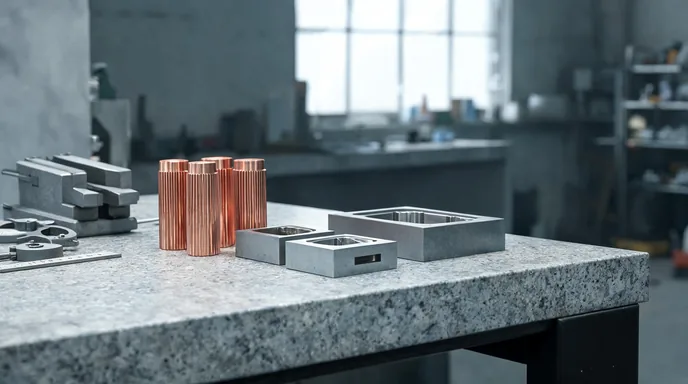

Hassasiyet işin niteliğine göre değerlendirilmesi gereken bir kavram. M1A, 100 mm’de 0,017 mm maksimum hata ile çalışır. Bu hata payı gereksinimlerinizi karşılıyorsa, M1A alüminyum kalıp işleyecek kadar hassas demektir.

Evet. M1A düşük titreşimli gövdesi ve hassas donanımı ile PCB işlemeye uygundur.

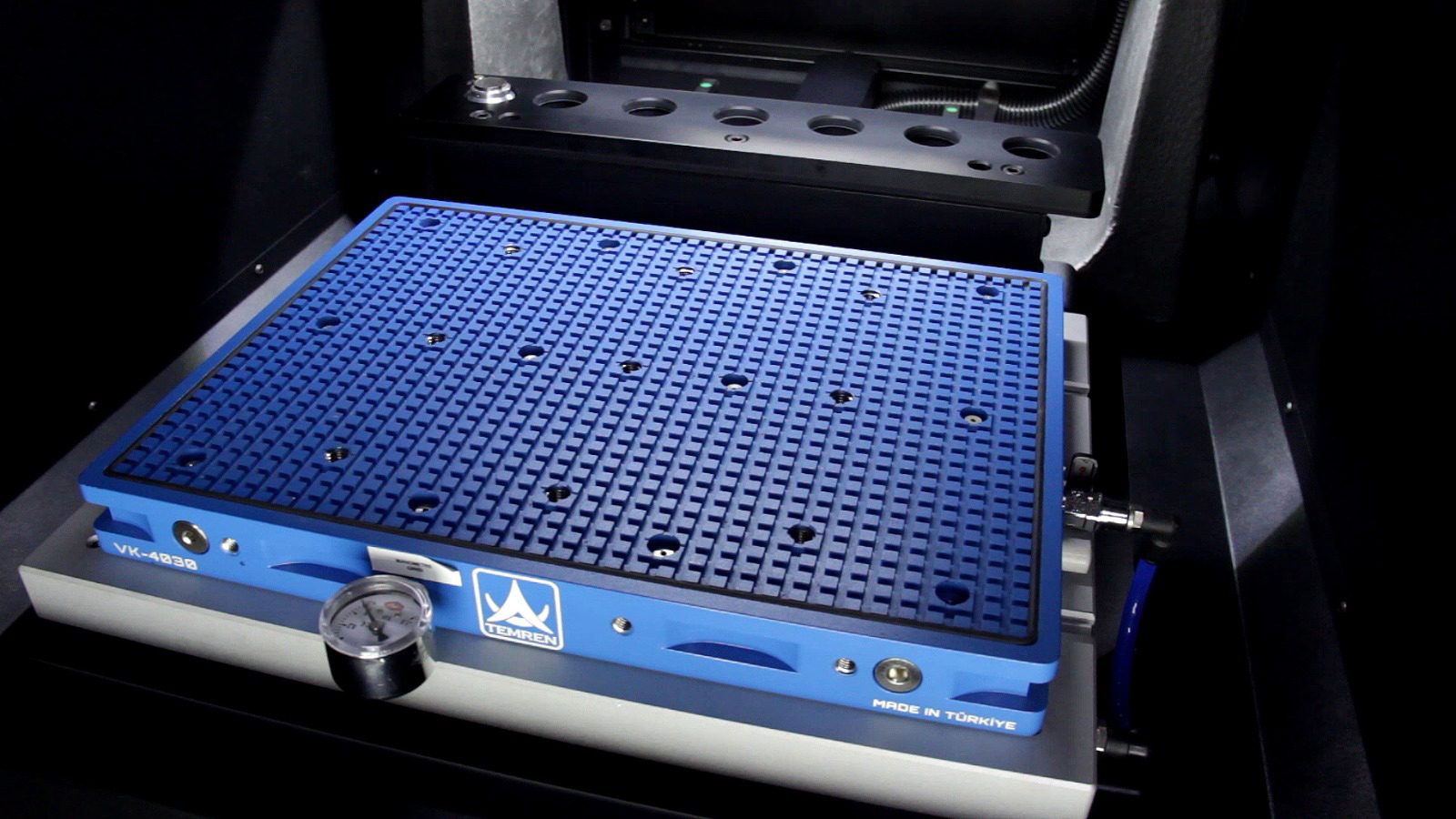

Özellikle de vakumlu tabla kullanımı ile, işlenecek kartın tabla ile aynı seviyede kalması sağlanarak karttaki eğriliklerden kaynaklı ortaya çıkabilecek problemler ortadan kaldırılmış olur. Bulunduğunuz ortam vakum donanımı kullanımına uygun değilse size PCB üretimi için geliştirilmiş ve yüzey seviyeleme sistemine sahip Derinmotion firmasının Cube 3D ürününü önerebiliriz. https://derinmotion.com/urunler/kategori/makineler

M1A ile çelik, titanyum, inconel gibi malzemelerde havuz boşaltma, ebatlama, delik delme gibi işlemler yapılamaz fakat bu malzemelerin üzerine kazıma ve gravür yapılabilir. Çelik işleme ile ilgili özel çözüme ihtiyacınız varsa lütfen aşağıdaki iletişim bölümünden bize ulaşın.

Dik işleme merkezleri, paslanmaz çelik ve titanyum gibi çok sert metalleri ve ağırlığı yüzlerce kiloyu bulan malzemeleri işleyebilmek için üretilmiş makinelerdir. Bu kabiliyetlerini de tonlarca ağırlıkta gövdeye, çok ağır hareket sistemlerine ve büyük motorlara sahip olmalarına borçlular. Çelik malzemeler gibi büyük alüminyum blokların, örneğin bir uçağın iniş takımının ya da bir otomobil jantının işlenmesi gerektiğinde dik işleme merkezleri yine bu iş için vazgeçilmez. Fakat konu küçük, hassas ya da birkaç cm kalınlıkta plaka formundaki alüminyum ve plastik gibi malzemelerin işlenmesi olunca, dik işleme merkezlerinin büyük çoğunluğu bu iş için biraz hantal ve gereksiz miktarda güçlü kalıyor. Ayrıca alüminyum ve plastik, çok yüksek devirlerle, çok yüksek hızda işlenebilirken, çelik işlemesi amacıyla üretilen 8-10 bin devire sahip bir dik işleme merkezi oldukça verimsiz bir iş çıkarıyor. Bunların yanında dik işleme merkezleri çok fazla yer kaplıyor, çok ağır, çok fazla enerji kullanıyor, bu makinelerin ofis, garaj ya da küçük bir atölyede kullanılmaları mümkün değil, bakım ve işletme giderleri de çok yüksek.

M1A ise 24000 devirde çalışan spindle motoru, hafif ve taşınabilir olması, az yer kaplaması, işletme ve bakım giderlerinin çok düşük olması, operatör gerektirmemesi gibi birçok avantaja sahip.

Eğer çoğunlukla alüminyum ve plastiklerle çalışıyorsanız, işlediğiniz parçalar 350×450 mm’yi ve toplamda 25 kg’ı geçmiyorsa, dik işleme merkezi satın almanız için ciddi bir sebep görünmüyor demektir.

3D yazıcılar birçok yönüyle CNC frezelere göre daha pratik bir kullanıma sahip. Fakat konu gerçek malzemeler ile çalışma olunca bir 3D yazıcı çoğu zaman CNC frezenin yerini tutmuyor. CNC frezeler ile neredeyse tüm malzemeler ile çalışma imkanınız varken 3D yazıcılar size çoğu zaman sadece model olabilecek bir ürün sunuyor. Farklı malzemeler ile daha yüksek kalitede baskı yapabilen 3D yazıcılar ise yüzbinlerce dolar. Eğer elde etmek istediğiniz prototip, son ürünün sadece görsel bir modeli olacaksa bir 3D yazıcı muhtemelen ihtiyacınızı karşılayacaktır. Fakat alüminyum, pirinç, bakır, ahşap ve çeşitli plastiklerle çalışmak; pürüzsüz ve yerine göre şeffaf, son ürün görünümlü ve dayanıklı prototipler elde etmek istiyorsanız M1A sizin için uygun çözüm olacaktır. Prototiplemenin de ötesinde, son ürününüzü M1A ile üretebilirsiniz de.
Daha fazla fikir edinebilmek adına, 3D yazıcılar ve CNC frezeler arasındaki farklar ve CNC frezelerin çalışma mantığı hakkındaki şu videoyu izleyebilirsiniz. https://www.youtube.com/watch?v=waUdDDKdDuE

M1A gövdesi, alüminyum döküm plakaların hassas şekilde işlenip özenle bir araya getirilmesiyle oluşturulmuştur. M1A’nın tüm eksenlerinde hassas kare kızaklar ve bilyalı miller bulunmaktadır.

M1A’nın tahrik sisteminde encoder takipli motorlar kullanılmaktadır. Bu sayede motor sürücüleri, verilen komutun yerine getirilip getirilmediğini sürekli olarak kontrol etmekte ve adım kaçırmaya engel olmaktadır. Bunun yanında M1A’da kayış kasnak ya da redüktör gibi hareket boşluğuna sebep olabilecek unsurlar kullanılmamıştır. M1A’nın motorları, bilyalı millere hassas kaplinlerle doğrudan bağlıdır.

Üretme hevesine sahip birçok insan, üretim için ihtiyaç duyduğu makine ve donanıma ulaşmakta maddi imkansızlıklar sebebiyle zorluk çekiyor. Özellikle de üretim yapmak isteyen parlak girişimler ya tasarladığı ürünü ürettiremiyor ya da üretebilecek makineye yine maddi sebeplerle ulaşamıyor. Özetle, yabancıların garajında bile bulunan alet edevata ülkemizde çoğu küçük üretici sahip bile değil. Yine de öyle bir üretme hevesimiz var ki, 50 yıllık tornalarla ve frezelere çalışıp güzel işler çıkarıyoruz. Ama konu uluslararası anlamda kabul görecek işler yapmak, çağı yakalamak ve hatta daha ileri gitmekse, almamız gereken çok yol var. Bizim M1A’yı ortaya çıkarma amacımız üretimi her yerde ve herkes için mümkün kılmak. Otomatik takım değiştirme özelliği önemli bir kolaylık fakat üretimi yaygınlaştırması hedeflenen bir makine için bir zorunluluk değil. Biz de bu sebeple maliyeti en az %50 etkileyecek, kompresör kullanımını zorunlu tutacak ve haliyle makinenin ulaşılabilirliğini azaltacak bu donanımı standart değil, bir seçenek olarak sunmaya karar verdik. Talebiniz doğrultusunda M1A’nızı otomatik takım değiştirmeli ve 10 takıma kadar magazinli olarak üretebiliriz.

Evet. M1A, herhangi bir sebeple işiniz kesintiye uğrarsa, tekrar çalıştırıldığında kaldığınız yeri hatırlar ve oradan devam edebilmenizi sağlar. Uzun sürecek işlerinizi de tamamen kendi isteğinizle yarıda kesebilir, sonra kaldığınız yerden tekrar başlatabilirsiniz.

Evet, M1A ürünümüz CE sertifikalıdır.

M1A iki spindle seçeneği ile üretilmektedir.
Manuel takım değiştirmeli olan standart versiyonda spindle motor ER 20 pens uyumludur ve 13 mm’ye kadar çapta takım kullanılabilmektedir. Otomatik takım değiştirmeli makinemizde ise ER16 pensli ISO 20 tutucu bulunmaktadır ve 10 mm çapa kadar takım kullanılabilmektedir.

Hayır. M1A, dahili bir kontrol ünitesine sahiptir ve kontrol edilebilmesi için uygun giriş-çıkışlara monitör, klavye ve mouse bağlanması yeterlidir. Talep edilmesi durumunda ise M1A, dokunmatik kontrol paneli ile birlikte teslim edilebilmektedir.

M1A, Fusion360, SolidCAM, Mastercam, PowerMill, Aspire, Artcam gibi tüm popüler CAD/CAM programları ile uyumludur.

M1A, hem parça hem de takım sıfırlama donanımları ile uyumludur ve bu donanımlar talebiniz doğrultusunda eklenebilmektedir. Otomatik takım değiştirmeli sistemde ise takım sıfırlama özelliği standart olarak mevcuttur.

Evet. Talep etmeniz durumunda 80 ya da 100 mm çapta aynaya sahip 4. eksen modülü eklenebilmektedir. Makinemizi 3 eksen olarak satın alsanız bile sonrasında istediğiniz zaman 4. eksen ekleme imkanınız bulunmaktadır.

M1A üretici hatalarına karşı 2 yıl garantilidir ve yedek parça desteği 3 yıldır. Uzaktan yardımla çözülemeyen tüm sorunlar için de yerinizde ya da firmamızda servis hizmeti verebilmekteyiz.

Evet. M1A, tüm standart 80 cm genişlikteki kapılardan geçebilecek ve 230 V şehir elektriği ile çalışabilecek şekilde üretilmiştir. Tamamen kapalı kabini, tam yükte bile ses seviyesini klasik bir elektrikli süpürgenin aşağısında tutarken, size talaşsız ve güvenli bir çalışma ortamı sunar.

M1A ile çalışmaya başlamak için güç kablosunu fişe takmanız ve ana şalteri açmanız yeterlidir. M1A 10 saniye içinde kullanıma hazırdır ve çalışma için ek bir donanım da gerekmemektedir. Eğer otomatik takım değiştirme, toz emiş, vakumlu tabla, sprey soğutma gibi özellikler kullanmak isterseniz, bu donanımların çalışabilmesi için vakum pompası, toz emme sistemi ya da kompresör kullanmanız elbette gerekecektir.

Evet. M1A az miktarda soğutma sıvısını basınçlı hava ile karıştırarak hem kesici takımı hem de iş parçasını soğutan sprey soğutma sistemine sahiptir. Bu sistemde soğutma sıvısı olarak alkol bazlı kimyasallar kullanılmaktadır. Bu sistem, bor yağı ya da soğutma suyu kullanılan sistemlere göre daha temiz bir çalışma ortamı sağlar, bakım ve kullanım giderlerini ciddi oranda düşürür, doğayı korur, işlediğiniz malzemede yağ, kir ve leke bırakmaz. Soğutma sisteminin çalışabilmesi için 6-8 bar temiz ve kuru hava girişi gerekmektedir.

M1A hem CAM yazılımları ile çalışmaya hem de geleneksel manuel programlamaya uygundur. Elbette CAM yazılımları, geleneksel programlamaya göre çoğu zaman daha hızlı ve güvenli bir çalışma imkanı sunar.

M1A, bakım ve kullanım koşullarına uyulduğu sürece 7/24 çalışmaya uygundur.

Evet. M1A standart olarak masaüstü bir makine olmasının yanıda 100 litre talaş haznesine sahip taşıyıcı standı ile de teslim edilebilir. İş hacminiz yüksekse ve bu sebeple talaş temizliği size vakit kaybettirecekse, 100 litre talaş hacimli stand sizin için daha uygun olacaktır.

M1A, ihtiyaca uyarlanabilir olması sebebiyle tamamen montajlı olarak stokta tutulmamaktadır ve talebiniz doğrultusunda üretime alınır. Montaj, kalibrasyon ve test aşamalarıyle birlikte teslim süresi, mevcut M1A talep yoğunluğuna göre değişmekle birlikte toplamda 2 ila 3 ayı bulabilmektedir. Testleri tamamlanan ürün paletli ahşap sandık içinde adresinize sevk edilir. M1A, tak çalıştır özelliği ile herhangi bir teknik bilgiye ihtiyaç olmadan, bir buzdolabı gibi hizmete alınabilir. Özel bir kurulum bilgisi ve kurulum hizmeti gerektirmez.

M1A kontrol paneli, klasik CNC freze panellerine göre çok kolay bir kullanıma ve basit bir arayüze sahiptir. Panelin eğitimi için gerekli doküman ve videolar makine ile birlikte gönderilmektedir. Bunun yanında talep etmeniz durumunda yerinizde bire bir eğitim de verilebilmektedir.
